自密实混凝土灌浆模板、压紧及防侧移装置

我公司生产的CRTS-Ⅲ型轨道板施工工装是中国铁道科学研究院铁道建筑研究所根据自密实混凝土灌注特性研制的，经多家施工单位多次反复试验、对工装进行了多次改进、优化了施工细节，提高了技术成熟度，减化了施工工序，提升了工效及自密实混凝土外观质量。已在郑徐客专、京沈客专已大面积实际应用，并受到了广大施工单位及业主的好评。

自密实混凝土模板根据自密实混凝土灌注特性采用“四角排气”方式，每块轨道板对应的灌注模板由8块模板及4块档浆插板组成，侧模可调，模板四角部位设有导流槽装置及保压插板，既可保压也可以将

排出的混凝土再次利用，节约了混凝土还避免了污染板面。四角插板处精密加工确保插拔自如、密贴合缝，插板下方须设有对接“门槛”避免了灌浆时插板下插后的渗漏浆，模板弯角处焊接法兰板加固确保反复使用不变形。

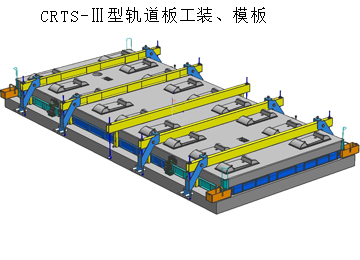

每套模板由：四角模板4块、端模2块、侧模2块、档浆插板4块（6mm厚）组成共计12件（见下图）。

由于轨道板型号各不相同（P5600型、P4925型、P4856型、P3710型轨道板），但是轨道板各种型号的宽度是一致的，各种型号模板可通过调整侧模达到通用，也_是说只需更换调节侧模即可，无需单另配套，模板使用易装、易拆，结实耐用、好操作工效高。
