螺杆调节器的详细说明及使用

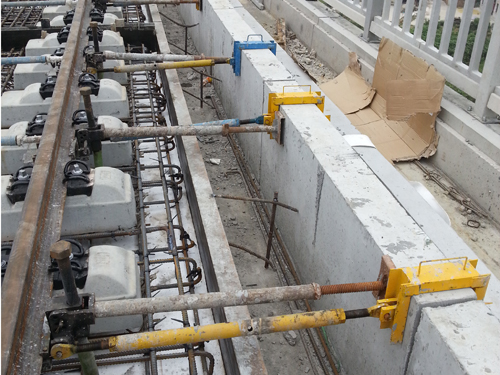

通过螺杆调节器的对工具轨的高低、轨距和轨向的调整，使之满足轨道线型验标要求，并固定工具轨的空间几何状态，确保轨枕在道床板浇注过程中处于稳定状态。 沧州瑞泰路铁科技有限公司生产的螺杆调节器精铸一次成型，并通过高温调质处理，高强度、无变形，使用寿命长。
1. 单件设计承重 2000KG
2. 螺杆调节器有垂直调整、水平调整两部分功能，其中水平调整又分为（轨道中心线）和轨向调整两种，此型螺杆托盘适用于直线段、道岔段、桥上段、隧道、路基段双块式轨枕施工的定位调整，简单易操作可大大提高工效，节约了设备成本。
3. 垂直调整范围：±85mm
4. 螺杆竖向调整角度（无极）：±0-12
5. 轨道中心线调节范围：±70mm，轨向调节范围±70mm。
6. 垂直调节螺杆长度：550 mm、600 mm、650 mm、750 mm、800 mm 、 900mm
7. 螺杆调节器 托盘可连接轨距、轨向调节螺杆，以调整固定轨距。
8. 托盘也可通过撑拉杆连接U型卡架连接档砟墙、电缆槽拉杆或三角支架调整固定轨向。

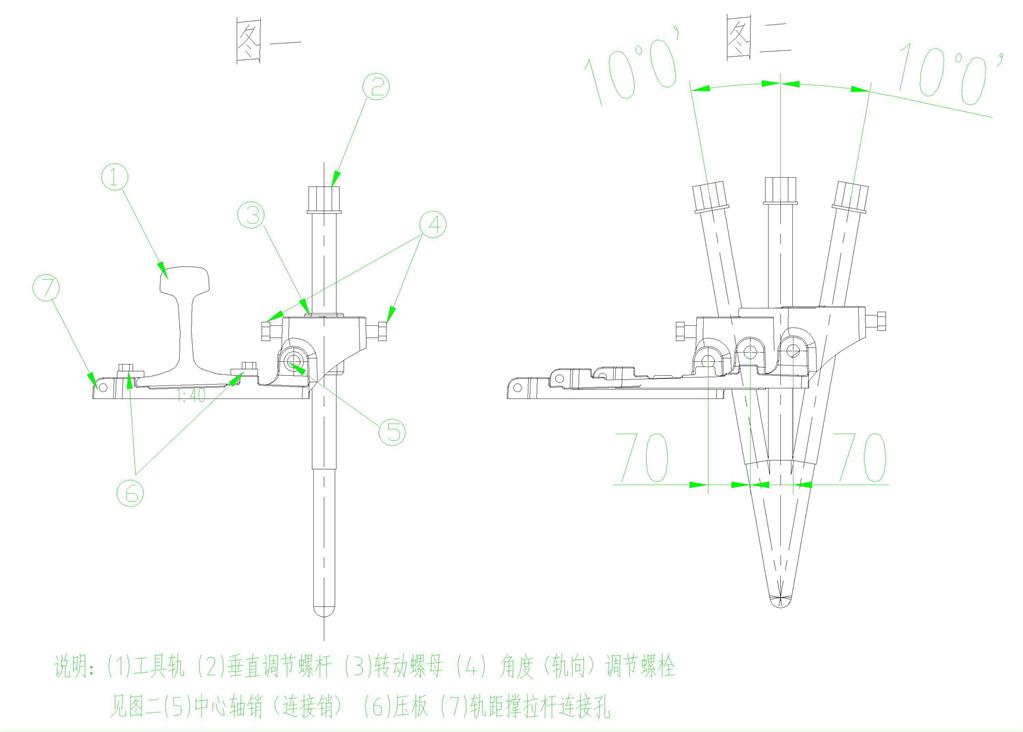

1 ．垂直调节螺杆、转动螺母：装配到转动调节螺母（3）上，旋转螺杆到硬性支垫层，从而实现整个轨道竖向移动，其调节范围为±85mm。
2. 角度调节螺栓：旋转或松动调节螺栓使转动螺母带动调节螺杆实现曲面地段的无机角度定位，亦可利用螺杆支撑点做横向（中心线）移动实现粗调时横移（见图二）后锁定调节螺母，其调节范围为±70mm。可满足不同超高施工的要求
3. 压板 ： 用于压紧工具钢轨。
4. 中心轴销（加长连接销）：在调节螺母（3）与底板之间形成活动连接，加长的销杆可连接轨向撑拉杆调整固定轨向。
5 ．轨距撑拉杆连接孔：撑拉杆对称连接托盘上的连接孔调节固定轨距，轨距（轨向）撑拉杆的调节范围为±80mm。

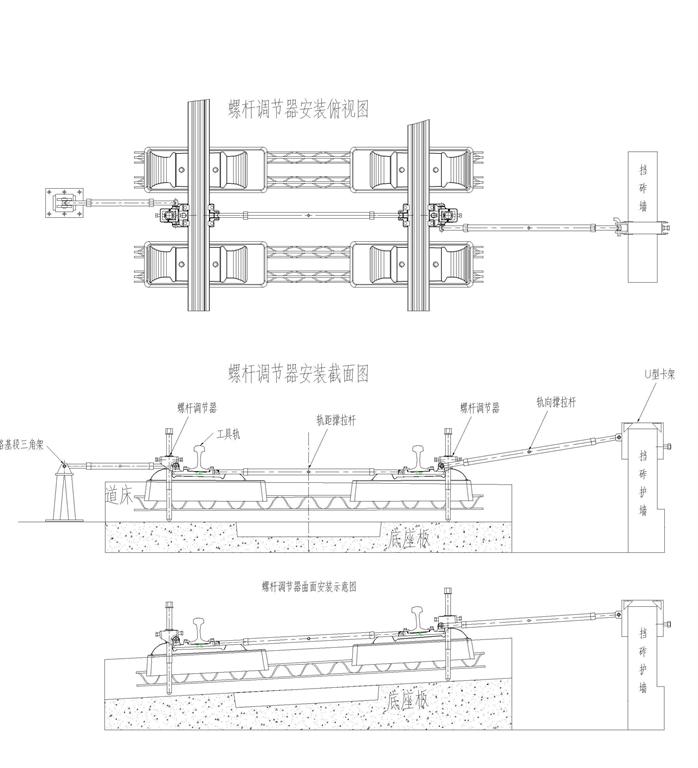

四、螺杆调节器安装示意图：
六、螺杆调节器的日常保养维护：
1、螺杆调节器的螺杆应单独装箱运到工地后，做好防雨，避免生锈。
2、螺杆调节器的螺杆拆除后用钢丝刷清理干净，涂油润滑，以_钢轨高度调节轻便灵活；拆除后要及时清理螺杆上的油污，并及时装箱，以免螺纹部分沾上尘土。
3、中心销和螺栓在使用前要涂油润滑，_轨道超高时竖向螺杆与托板夹角调整灵活，_后调整完成后角度锁定方便。
